宜昌市水利水电勘察设计院
勘察设计图纸制作规定
为提高我院勘察设计水平，达到勘察设计图纸制作的统一，尽早实现勘察设计资料规范化，特制定本规定。
一、图幅形式及结构尺寸

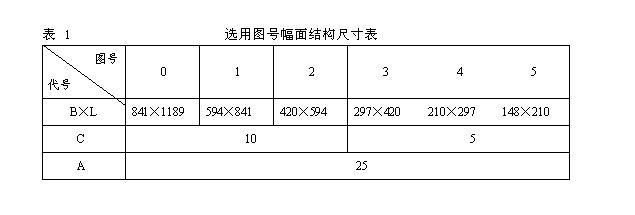

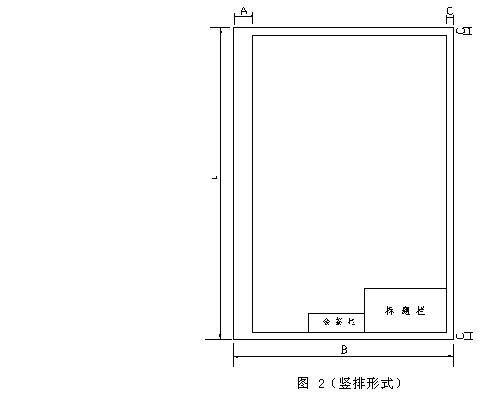

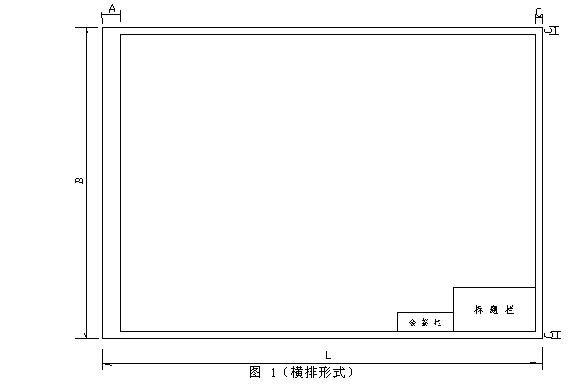

参照《水利水电工程制图标准》sdj 209—82（试行）的规定，结合当前我院实际采用的图幅及结构形式，选用如下图幅形式（见图1～图2）及结构尺寸（见表1）。

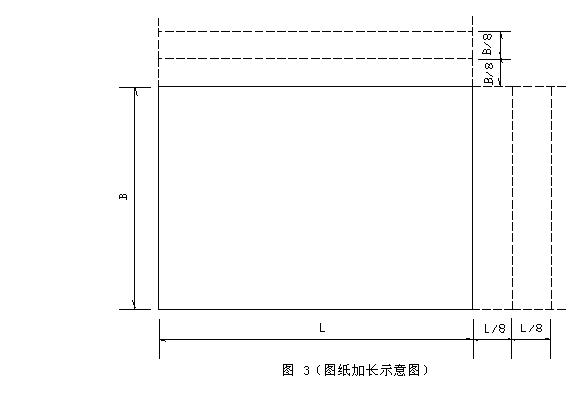

必要时可加长表 1中1～3号图纸幅面的长度和宽度，加长部分的尺寸应为该号图纸相应边长的1/8及其倍数，具体尺寸见图 3。
二、标题栏

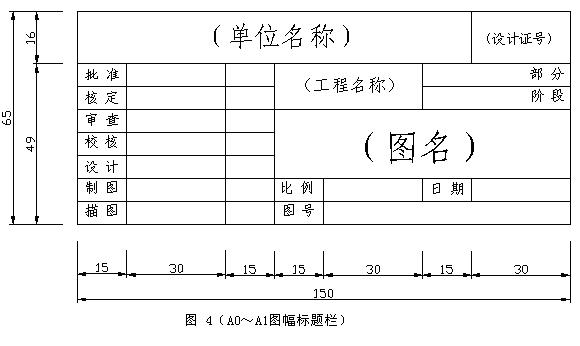

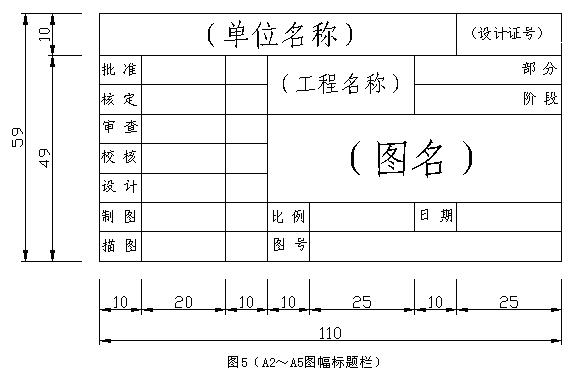

标题栏是反映勘察设计单位名称、质量管理体系运行过程、工程名称、勘察设计项目等内容的图幅范围，幅面形式及内容见图 4～图 5。

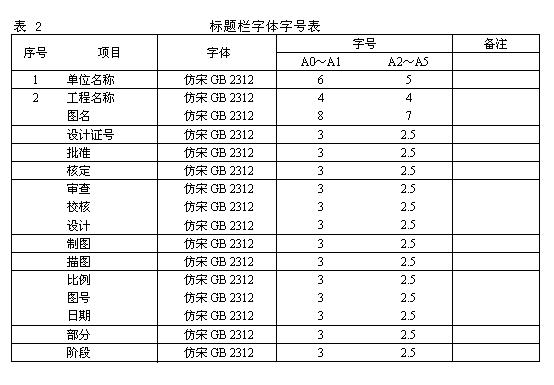

为达到幅面整洁、标准一致的目的，对标题栏中各项内容的字体和字号作出规定，具体数据见表 2。
三、会签栏

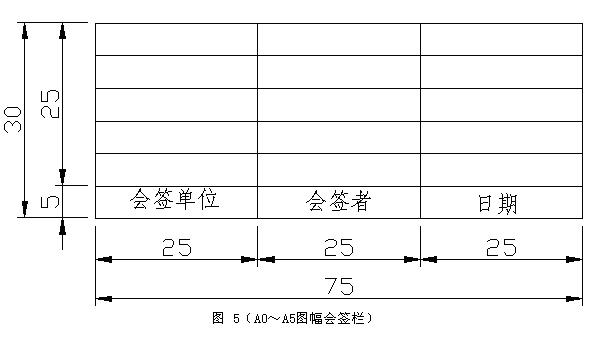

会签栏是落实勘察设计单位质量管理体系的重要环节，主要证实工程勘察设计各部门、各专业间的相互协调的重要证据，其幅面形式及内容见图 5。
会签栏中的“会签单位、会签者和日期”均采用仿宋gb 2312字体、2.5号字。
四、图面内容
设计图纸图面内除按规定标出标题栏、会签栏外，就只能反映与设计视图有关的图线及文字说明，以保证图面的清晰整洁。
1、图线

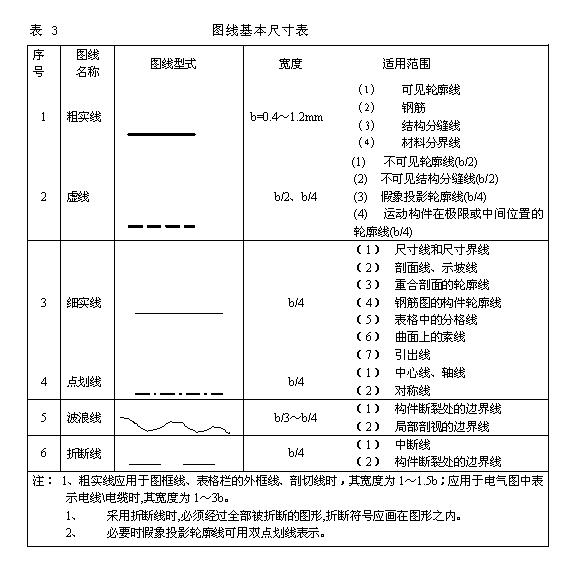

制图时可将主要图线画粗些，次要图线画细些，以表示主次分明。相应的粗实线、虚线点划线的宽度分粗、中、细三种，具体尺寸见表 3。
2、字体与字号
图面中书写的汉字、数字、字母均应字体端正，笔画清晰，排列整齐，间隔均匀。使用简化汉字时应以国家正式公布实施的简化字，字体应采用仿宋体，图面中字号可根据实际需要选用字号。
其它画法的规定
图面中的指北针、流向、尺寸标注法、图样画法、图例和图形符号请参照《水利水电工程制图标准》sdj 209—82（试行）和《水力发电cad制图技术规定》dl/t 5127—2001的规定执行。
此规定自2009年1月1日起执行。
